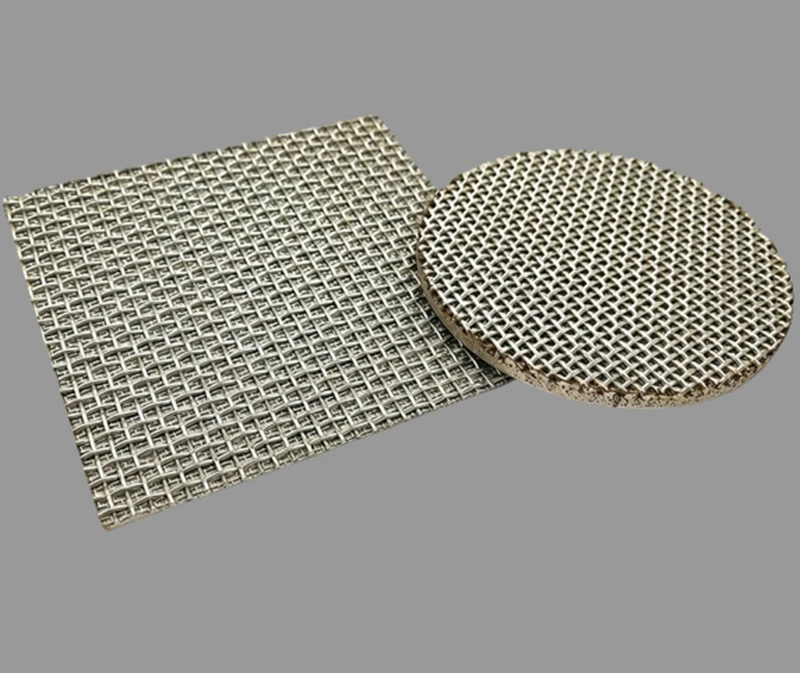

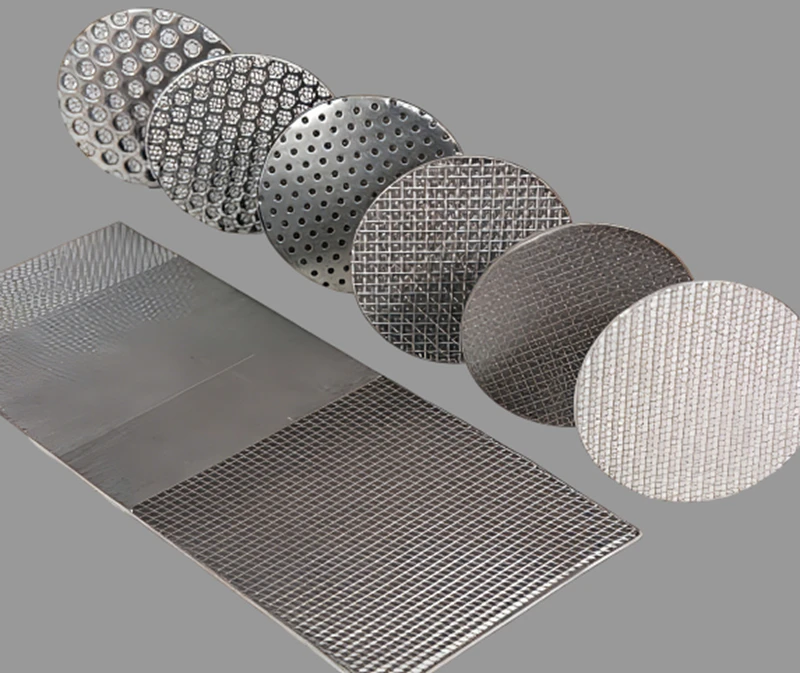

5 개의 층에 의하여 소결되는 철망사

5층 소결망은 5겹의 스테인리스 와이어 메시를 진공 소결 공정으로 복합 접합한 고성능 여과 소재로, 여과 정밀도가 안정적이고 변형이 적습니다.

지금 문의하세요 >> 다음 제품 >>

제품 세부 정보

기술 사양

맞춤형 장인 정신

5층 소결망 개요

5층 소결망은 구경과 메시 수가 서로 다른 5겹 금속 와이어 메시를 특수 라미네이트 압착 후 진공 소결 공정으로 제조한 다공성 부품으로, 현재 가장 보편적으로 사용되는 보강형 복합 구조 필터 어셈블리입니다. 3층 소결망 대비 동일한 가공 특성을 유지하면서 더 우수한 기계적 강도, 여과 성능, 투과 유량 및 내마모성을 확보할 수 있으며 화학, 석유, 제약 등 각종 산업의 여과 공정에 폭넓게 적용됩니다. 5층 소결망 관련 상세 정보가 필요하시면 언제든지 문의 바랍니다. 당사에서 전문적인 제품 제안과 기술 지원을 제공해 드리겠습니다.

5층 소결망 분류

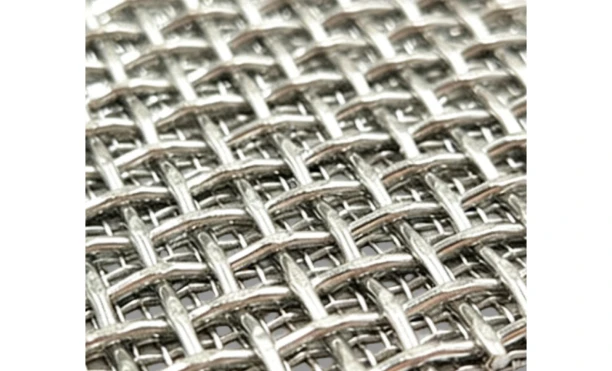

평직 소결망

다층 평직 와이어 메시를 적층한 후 가압, 압연 공정을 거쳐 확산 고용체 반응을 유도하고, 1100℃ 진공 소결 처리하여 제작합니다. 통기성이 우수하고 압력 손실이 적으며 유량이 높은 특징을 보입니다. 일반적으로 능직 소결망은 평직 소결망보다 기계적 강도와 구조 안정성이 더 뛰어나고 여과 성능이 우수하여 소결 필터 카트리지 제작에 주로 사용됩니다.

평직 자리형 소결망

다층 평직 시형직 메시를 적층한 후 소결, 가압, 압연 공정을 거쳐 제작합니다. 망공 분포가 균일하고 통기성이 안정적이어서 유동층, 공기 건조 및 냉각 설비에 적용됩니다.

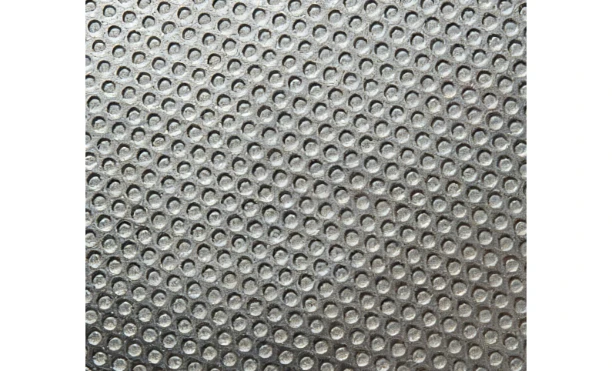

천공 금속 소결망

다층 금속 와이어 메시와 스테인리스 천공판을 적층한 뒤 소결, 가압, 압연 공정을 거쳐 제작합니다. 각 망판이 서로 결합되어 균일하고 최적화된 여과 구조를 형성하며 광업, 제약, 곡물 체질 등 분야에 적용됩니다.

5층 소결망 전 계열 금속 원자재

고객 요구사항에 따라 다양한 금속 소재로 맞춤 제작 가능합니다.

5층 소결망 특성 및 장점

우수하고 안정적인 여과 정밀도

5층 소결망의 외측 보호층은 큰 입자를 사전 차단하여 내부 여과층의 막힘이나 파손을 방지하고 미세 입자 여과를 보장하며 장기간 일정한 여과 정밀도를 유지합니다.

매우 높은 기계적 강도 및 내충격 성능

5층 소결망은 보강층과 다층 지지 구조로 구성되어 더 높은 차압을 견딜 수 있으며 내압 강도가 3층 소결망보다 월등히 높아 내구성이 좋고 사용 수명이 길습니다.

뛰어난 내부식성 및 내열성

5층 소결망은 내열·내부식 금속 소재로 제작되어 부식에 강하며 고온의 가혹한 환경에서 장기 안정적으로 작동하고 변형, 파손, 절단 현상이 거의 발생하지 않습니다.

우수한 세척 재생 성능

표면 여과 구조를 채택하여 역류 세척 효율이 좋으며 고압 역세척, 초음파 세척, 증기 세척, 고온 소성 등 다양한 강력 세척 방식에 견딜 수 있습니다. 세척 효과가 탁월하여 제품 수명을 연장하고 운영 비용을 절감합니다.

양호한 가공 성형성

연성이 충분하여 절단, 권취, 용접 등 가공이 용이하며 다양한 형태의 심층 가공 필터로 제작 가능합니다. 여과 면적을 크게 확장할 수 있어 설비 크기를 축소할 수 있습니다.

5층 소결망 세척 방식

물리적 방법:

초음파 세척

청정 가스 역세척

세정액 역세척

화학적 방법:

희석산 또는 희석알칼리

사용 계면활성제, 산화제 및 기타 적합한 약품 사용

주의: 세척 완료 후 제품 완전성을 검사하고 기포점 테스트로 차압을 측정할 것을 권장합니다.

5층소결망포장

내지관

방수지

플라스틱필름

합판박스및 팔레트

기술 사양

광통 오층 소결망 규격
공공칭 여과 정밀도(μm)	보호층	여과층	분리층	보강층	보강층	통기도(엘/분/센티미터 2)	기포점 압력(아빠)	공극률(%)
1	100	400×3000	100	12×64	64×12	1.81	360-600	대략 40%
2	100	325×2300	100	12×64	64×12	2.35	300-590
5	100	200×1400	100	12×64	64×12	2.42	260-550
10	100	165×1400	100	12×64	64×12	3	220-500
15	100	165×1200	100	12×64	64×12	3.41	200-480
20	100	165×800	100	12×64	64×12	4.5	170-450
25	100	165×600	100	12×64	64×12	6.12	150-410
30	100	400	100	12×64	64×12	6.86	120-390
40	100	325	100	12×64	64×12	7.1	100-350
50	100	250	100	12×64	64×12	8.41	90-300
75	100	200	100	12×64	64×12	8.7	80-250
100	100	150	100	12×64	64×12	9.1	70-190

5층 소결망 가공 공정

개공

레이저 절단

천공

바인딩/프레임 가공

성형

용접

소결

주름 가공

몰딩 처리

맞춤 설계

더 알아보기 >

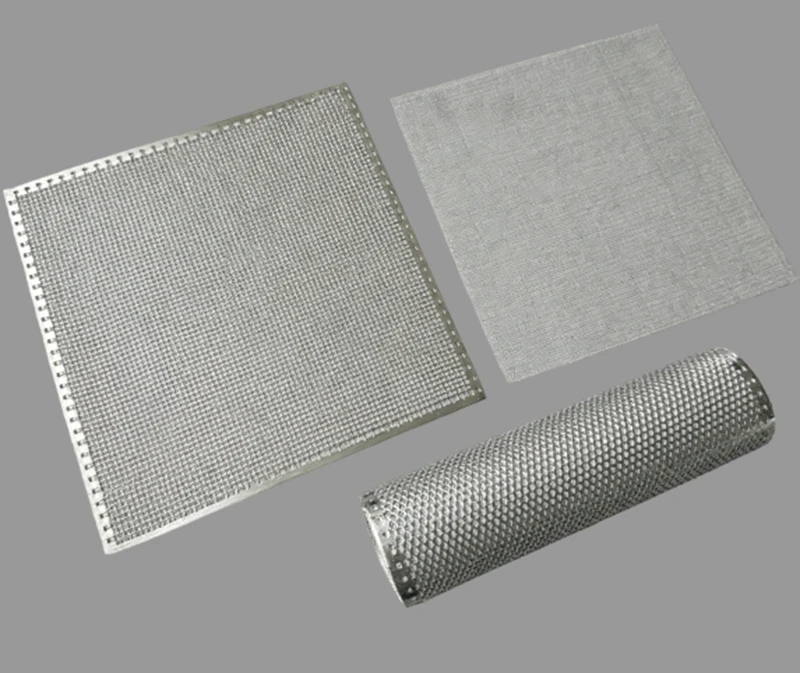

5층소결망심가공제품

고객의 도면 혹은 샘플에 따라 비표준 규격, 특수 형상 및 복합 구조의 여과망 어셈블리를 제작 가능합니다.

5층 소결망 품질 관리 시스템

원자재 관리

입고 시 분광계 검사를 진행하여 스테인리스 강선이 규격 요구사항을 만족하도록 보장합니다.

생산 공정 검사

정밀 버니어 캘리퍼스, 공구 현미경, CNC 장비 등을 활용하여 기공 크기, 선경, 개공률 및 단위 중량에 대해 엄격한 검사를 실시합니다.

제직 품질 검사

망 표면이 평탄하고 단선, 점프사가 없으며 제직 상태가 균일하도록 관리합니다.

최종 검수

모든 생산 로트는 출하 전 외관 및 규격 재확인 최종 검수를 거쳐 고객 요구사항과 100% 일치함을 보증합니다.

포장

운송 중 제품 손상을 방지하기 위해 내부 종이관, 방수지, 플라스틱 필름, 합판 박스 및 팔레트를 사용하여 포장합니다.

배송

신뢰할 수 있는 운송 대리업체와 협력하여 모든 화물의 물류 정보를 면밀히 관리하고 배송 현황을 실시간 추적합니다.모든 금속 메시 제품이 안전하고 신속하게 고객에게 전달되는 것을 당사의 영업 기본 원칙으로 삼고 있습니다.

더 알아보기 >

5층 소결망 인증서

광통은 ISO9001, ISO45001, ISO14001, 자동차 업계 품질 표준 시스템인 IATF16949, AEO 세관 인증 등 일체의 권위 있는 국제 인증서를 취득했습니다. 당사의 엄격한 품질 관리 체계와 표준화된 생산 방식은 전 세계 산업 기준 및 수출 요건을 완전히 충족합니다.
