웨지 와이어 필터

쐐기형 와이어 메시 필터는 고성능 금속 여과 소자로, 여과 효율이 우수하고 강도 및 강성이 높으며 슬롯 간격이 균일합니다.

지금 문의하세요 >> 다음 제품 >>

제품 세부 정보

기술 사양

맞춤형 장인 정신

쐐기형 와이어 메시 필터 개요

쐐기형 와이어 메시 필터는 고성능 금속 여과 소자로, 고품질 쐐기형 와이어를 여과재로 사용합니다. 정밀 용접 공정을 통해 V자 형태 와이어를 지지봉에 고정하여 표면에 연속적인 미세 슬롯이 형성된 여과 구조를 구현합니다.

해당 설계를 통해 쐐기형 와이어 필터는 뛰어난 기계적 강도와 막힘 저항성을 확보할 뿐만 아니라 역세척 효과가 탁월하고 입자 차단 성능이 안정적입니다. 고액 분리, 석유화학, 식음료, 제약, 에너지 환경 분야에서 널리 사용되는 여과 부품입니다.

당사는 항상 고객 수요를 최우선으로 하여 쐐기형 와이어 필터 엘리먼트 연구개발 및 생산에 집중하고 있으며 안정적인 여과 솔루션을 제공합니다. 이를 통해 시스템 막힘 위험을 효과적으로 낮추고 후공정 설비의 사용 수명을 연장할 수 있습니다.

쐐기형 와이어 필터의 기술 세부 사항이나 협력 방안에 대해 더 논의하고 싶으시면 언제든지 연락 바랍니다.

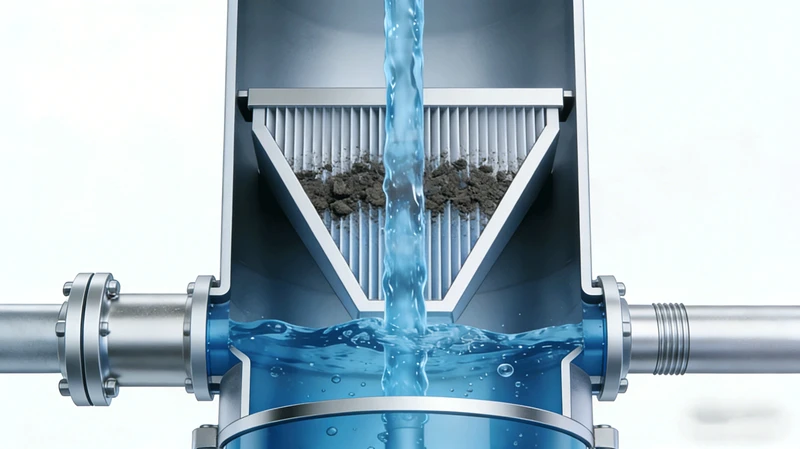

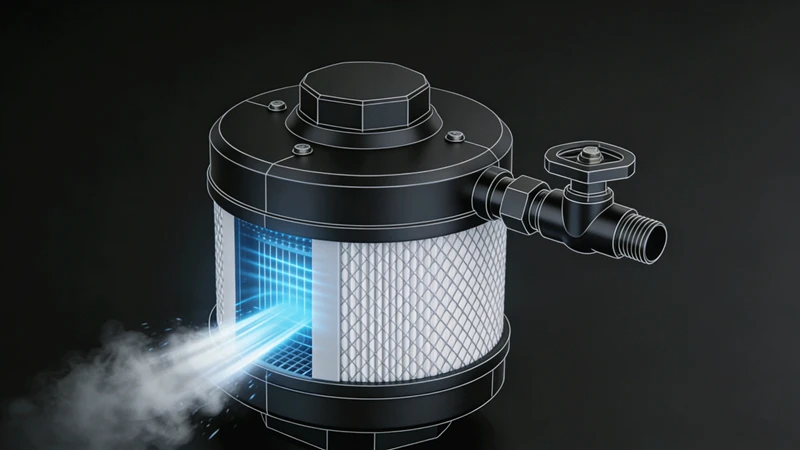

쐐기형 와이어 메시 필터 작동 원리

첫 번째 단계: 여액이 산업용 필터 내부로 유입되어 쐐기형 와이어 필터 외측에서 내측으로 흐르면 액체 속 각종 불순물과 입자가 메시 표면에 점차 쌓여 여과케이크를 형성합니다. 쐐기형 와이어 슬롯 간격보다 작은 유체 및 미립자는 슬롯을 통과하여 필터 내부로 진입하며 정화 과정이 완료됩니다.

이와 동시에 슬롯 간격보다 작은 일부 입자나 불순물은 쐐기형 와이어 표면에 흡착되거나 유로가 좁아지는 구간에 포집되어 여과 정밀도가 향상됩니다.

두 번째 단계: 여과케이크가 두꺼워지면서 차압이 점진적으로 상승하면 제어 시스템이 신호를 수신하여 자동 세척 기능이 가동됩니다. V자 슬롯의 바깥쪽은 좁고 안쪽은 넓은 구조를 활용하여 불순물과 침전 오염물을 씻어내며 동시에 배출 밸브가 개방되어 오염물을 배출합니다.

쐐기형 와이어 메시 필터 구조 및 종류

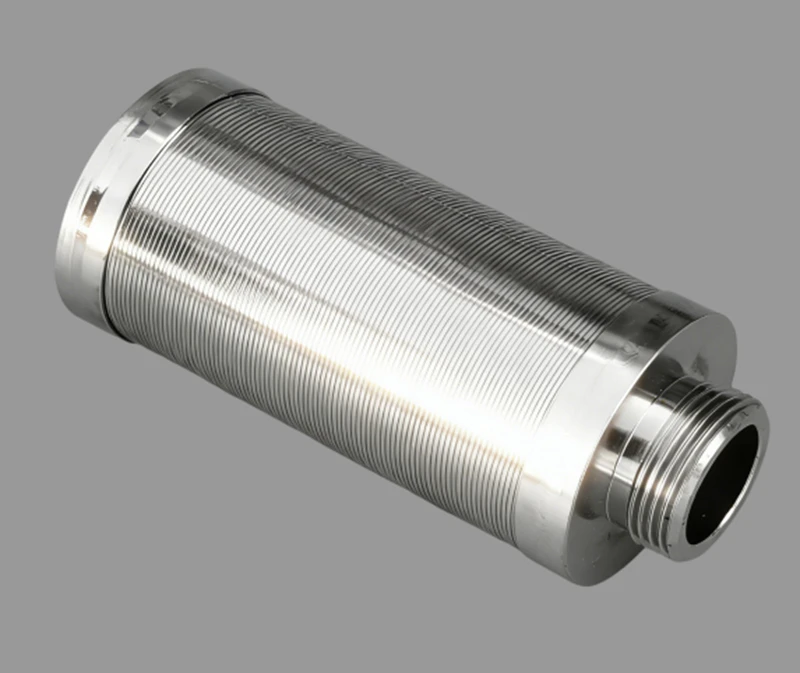

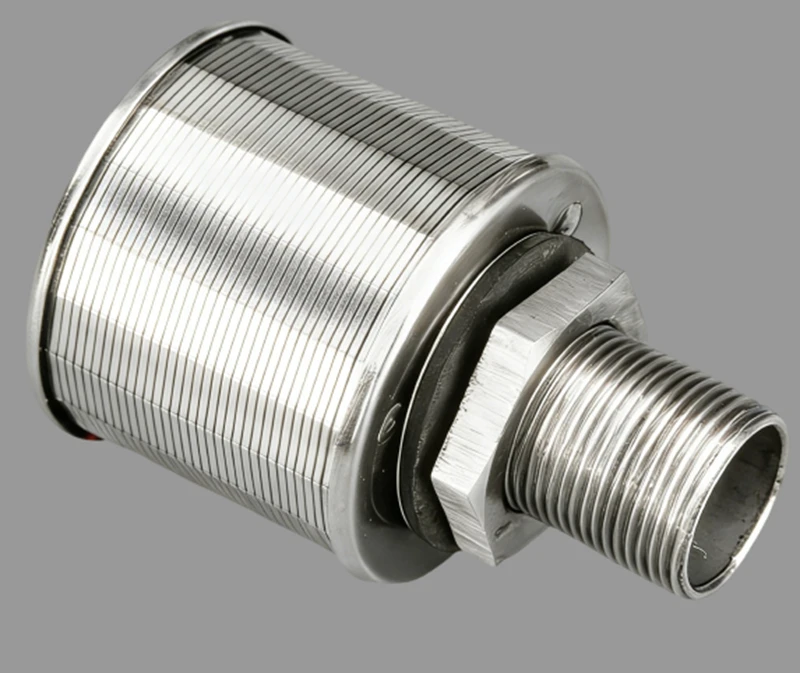

쐐기 와이어 필터 헤드

개공률이 높음

구조가 안정적이고 강도가 높음

세척 및 역세척 용이함

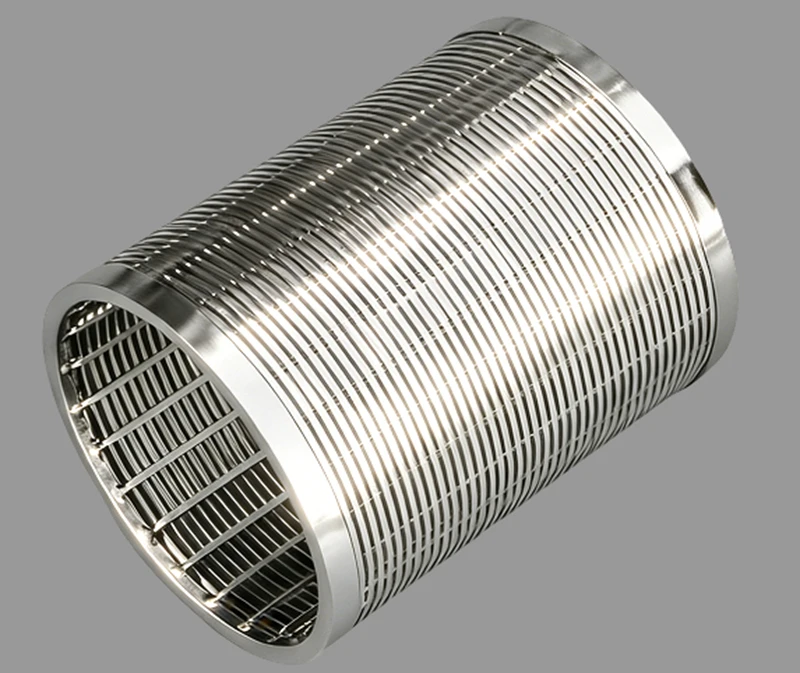

쐐기 와이어 모래 차단 스크린 튜브

설치가 간편하고 청소하기

용이함 사토를 효과적으로 차단 가능

급수정, 지열정, 광산 배수에 적용

쐐기형 와이어 메시 필터 특성 및 장점

우수한 하중 지지 성능

쐐기형 와이어 필터는 전용 용접 공정으로 제작되어 구조가 견고하고 기계적 강도가 높으며 내부식성, 내고온성, 내마모성이 우수하여 일반 필터 대비 사용 수명이 더 길습니다.

탁월한 여과 정밀도

쐐기형 와이어 필터의 슬롯 간격은 정밀하게 제어 가능하며 일반적으로 마이크로미터 단위까지 제작할 수 있습니다. 작업 효율이 높아 여과액의 품질을 안정적으로 확보할 수 있습니다.

우수한 재생 성능

V형 슬롯은 안쪽은 넓고 바깥쪽은 좁은 형태이며 와이어 표면이 매끈하여 여과물이 잘 달라붙지 않고 탈수 성능이 뛰어납니다. 역세척 시 오염물이 쉽게 분리되고 처리 속도가 빠르므로 연속 자동 운전 환경에 적합합니다.

우수한 재생 성능

쐐기형 와이어 메시 필터 포장

플라스틱 필름

종이박스

칸막히 박스

합판박스

기술 사양

광통 쐐기 와이어 필터 기술 사양
여과소재	스테인리스강(304, 304L, 316, 316L, 904L 등), 황동, 니켈 등
작업 최고온도	815℃
여과속도	1-800µm
지름	14-800 미리메터
길이	6000 밀리미터
공극률	대략85%
최대차압	6.9 백만장자
쐐기 와이어 카트리지 필터는 비규격 맞춤 제작 제품입니다. 고객님의 요구 사양에 맞춰 필터 설계 도면을 제공해 드릴 수 있으며, 맞춤 제작 관련 상담 문의를 언제든지 환영합니다.

쐐기형 와이어 메시 필터 가공 공정

절단

용접

금형

버블테스트

더 알아보기 >

쐐기형 와이어 메시 필터 여과재

쐐기형 와이어 메시 필터 맞춤 제작 절차

절차가 순환 폐쇄되어 양측의 소통 비용을 절감할 수 있습니다.전 과정 원스톱 서비스

문의 접수

도면 검토

견적 제출

시제품 제작

시장착 확인

양산 투입

제품 납품

애프터서비스 유지보수

웨지 와이어 필터 품질 관리 시스템

원자재 관리

금속 원자재의 화학적·물리적 성능 검사를 실시하여 합격된 금속 원자재만 생산 현장에 투입하도록 관리합니다.

공정 검사

모든 금형과 설비는 사전 조정을 거쳐 최소 공차를 확보하며 주문 요구사항 및 업계 표준을 준수하도록 합니다. 또한 생산 중 샘플링 검사를 병행 실시합니다.

완제품 검사 관리

모든 금속 필터는 입고 포장 전 성능 테스트를 거쳐야 합니다. 고객 요청에 따라 기포 시험을 진행하여 용접부 및 용접선의 기밀성을 확인하며, 테스트 합격 제품은 지정 구역에 적치 후 포장·출하 대기합니다.

문서 추적 관리

광통의 금속 여과 부품은 원자재 입고 단계부터 고유 코드가 부여된 추적 서류로 관리합니다. 각 공정의 데이터를 확보하여 전 과정 추적 가능성과 주문 투명성을 보장하며, 이를 통해 금속 필터 설비의 가동 중단 시간을 효과적으로 줄이고 품질 불량을 미연에 방지합니다.

포장

다단계 검사를 마친 금속 여과 부품은 플라스틱 필름으로 래핑한 후 합판 상자에 포장하여 운송 중 제품 파손을 방지합니다.

출하

신뢰할 수 있는 물류 대리점과 협력하여 모든 화물의 물류 정보를 실시간 모니터링하고 고객 수령 상황을 추적합니다. 모든 금속 여과 부품을 안전하고 신속하게 납품하는 것이 당사의 영원한 관리 기준입니다.

더 알아보기 >

쐐기형 와이어 메시 필터 인증서

광통은 ISO9001, ISO45001, ISO14001, 자동차 업계 품질 표준 시스템인 IATF16949, AEO 세관 인증 등 일체의 권위 있는 국제 인증서를 취득했습니다. 당사의 엄격한 품질 관리 체계와 표준화된 생산 방식은 전 세계 산업 기준 및 수출 요건을 완전히 충족합니다.
